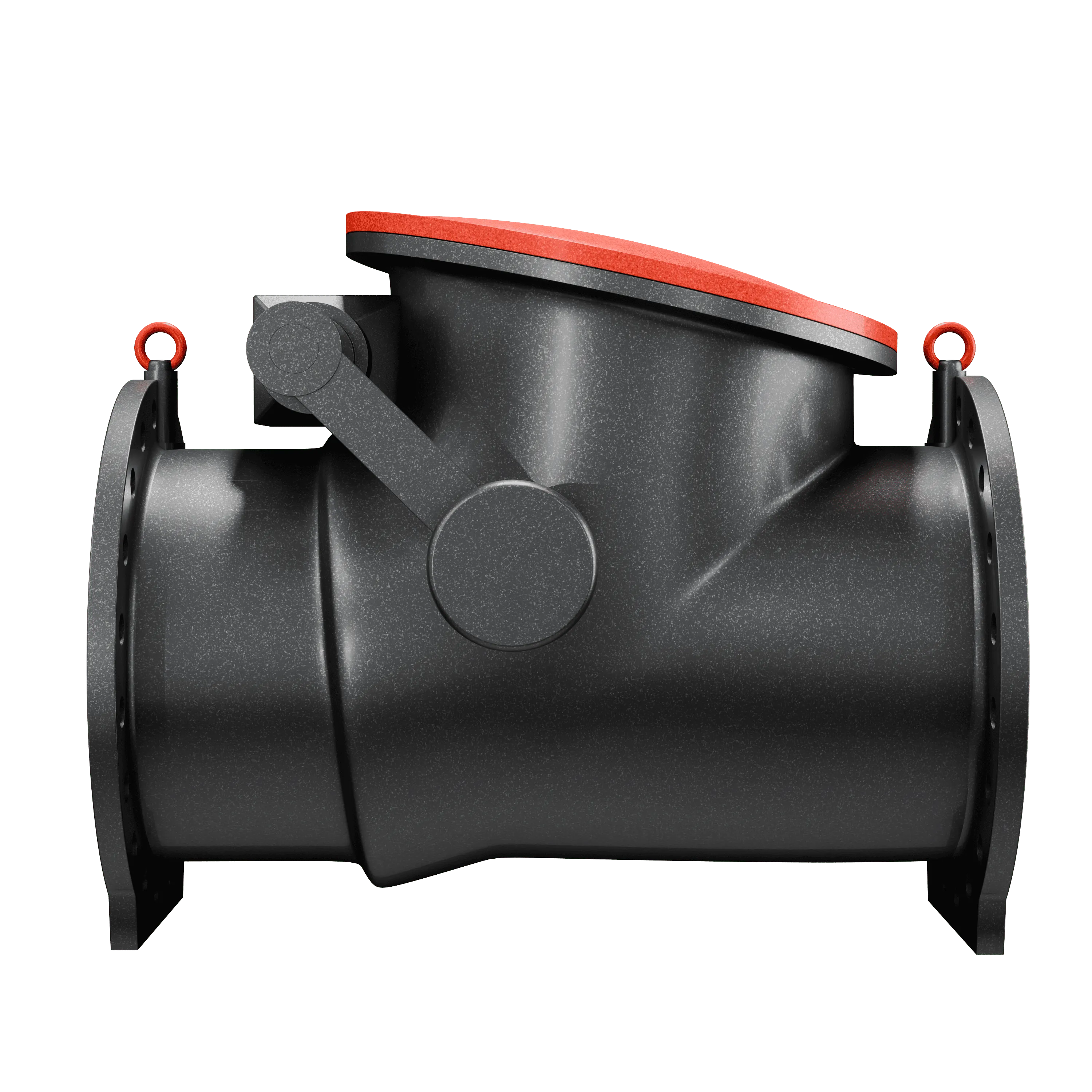

Обратный клапан VAG AW DN 700 PN 16 дисковый с рычагом и противовесом

Обратный клапан VAG AW DN 700 PN 16 дисковый с рычагом и противовесом AW VAG

Обратный клапан VAG AW DN 700 PN 16 дисковый с рычагом и противовесом
VAGAW

    Обратный дисковый клапан DN 700 PN 16 предназначен для предотвращения обратного потока в трубопроводах водоснабжения. Корпус, крышка, рычаг и диск изготовлены из высокопрочного чугуна EN-GJS-400-15. Шпиндель — нержавеющая сталь A2 и 1.4057, втулки — бронза CuAl8 и Rg5. Уплотнение — NBR. Внутреннее и наружное эпоксидное покрытие толщиной ≥ 300 мкм.

    Фланцевое присоединение по EN 1092-2, строительная длина по EN 558-1 (ряд 48). Тип уплотнения по EN 16767 — металлическое. Стандарт герметичности — EN 12266. Конструкция оснащена рычагом с противовесом (предустановка справа по потоку), механическим указателем положения, направляющей шпонкой, защитой вала, защитной сеткой, гидравлическим демпфером и байпасом. Большая крышка обеспечивает удобное обслуживание.

    О производителе

    Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения,  с огромным опытом работы и сервис-партнерами по всему миру

    Общие характеристики01
    • Система управленияРычаг с противовесом
    • Область примененияУстановка в сооружении
    • АксессуарыМягкое уплотнение (NBR на диске), Механический указатель положения, Защитная сетка, Защита вала, Гидравлический демпфер, Байпас на корпусе
    • Стандарт испытанийEN 12266
    • Конструктивная особенностьБольшая крышка для удобного обслуживания
    • Соединение вала и дискаНаправляющая шпонка
    • Индикация положенияРычаг-указатель
    • Расположение противовесаСправа по потоку (предустановка)
    • Ориентация монтажаГоризонтальная (предустановка)
    • Расположение рычагаСправа по течению
    • АртикулVAG-CV-AW-700-16-F6-NBR-LW
    • Строительная длинаПо EN 558-1, ряд 48
    • Стандарт фланцаEN 1092-2
    • Тип присоединенияФланцевое
    • Тип уплотненияМеталлическое по EN 16767
    • МодельAW
    • ПроизводительVAG
    • Диаметр, мм700
    • Давление16
    Материал02
    • Материал корпусаВЧШГ EN-GJS-400-15 (GGG-40)
    • Материал крышкиВЧШГ EN-GJS-400-15 (GGG-40)
    • Материал дискаВЧШГ EN-GJS-400-15 (GGG-40)
    • Материал болтовНержавеющая сталь А2
    • Материал рычага с противовесомВЧШГ EN-GJS-400-15 (GGG-40)
    • Материал крепежаНержавеющая сталь А2
    • Материал валаНержавеющая сталь 1.4057
    • Материал седла в корпусеБесцинковая бронза CuAl8
    • Материал седла на дискеБесцинковая бронза CuAl8
    • Материал уплотнения дискаNBR
    • Материал уплотнений валаNBR
    • Материал опоры валаБронза Rg5
    • Антикоррозионное покрытиеЭпоксидное покрытие ≥ 300 мкм
    • N0. 1
      Преимущества
      • С рычагом и противовесом (с одной стороны справа по течению, предустановлен для горизонтального монтажа)
      • Рычаг служит указателем положения диска
      • Металлическое уплотнение по EN 16767
      • С фланцевым соединением по EN 1092-2
      • Большая крышка для удобного обслуживания клапана
    • N0. 2
