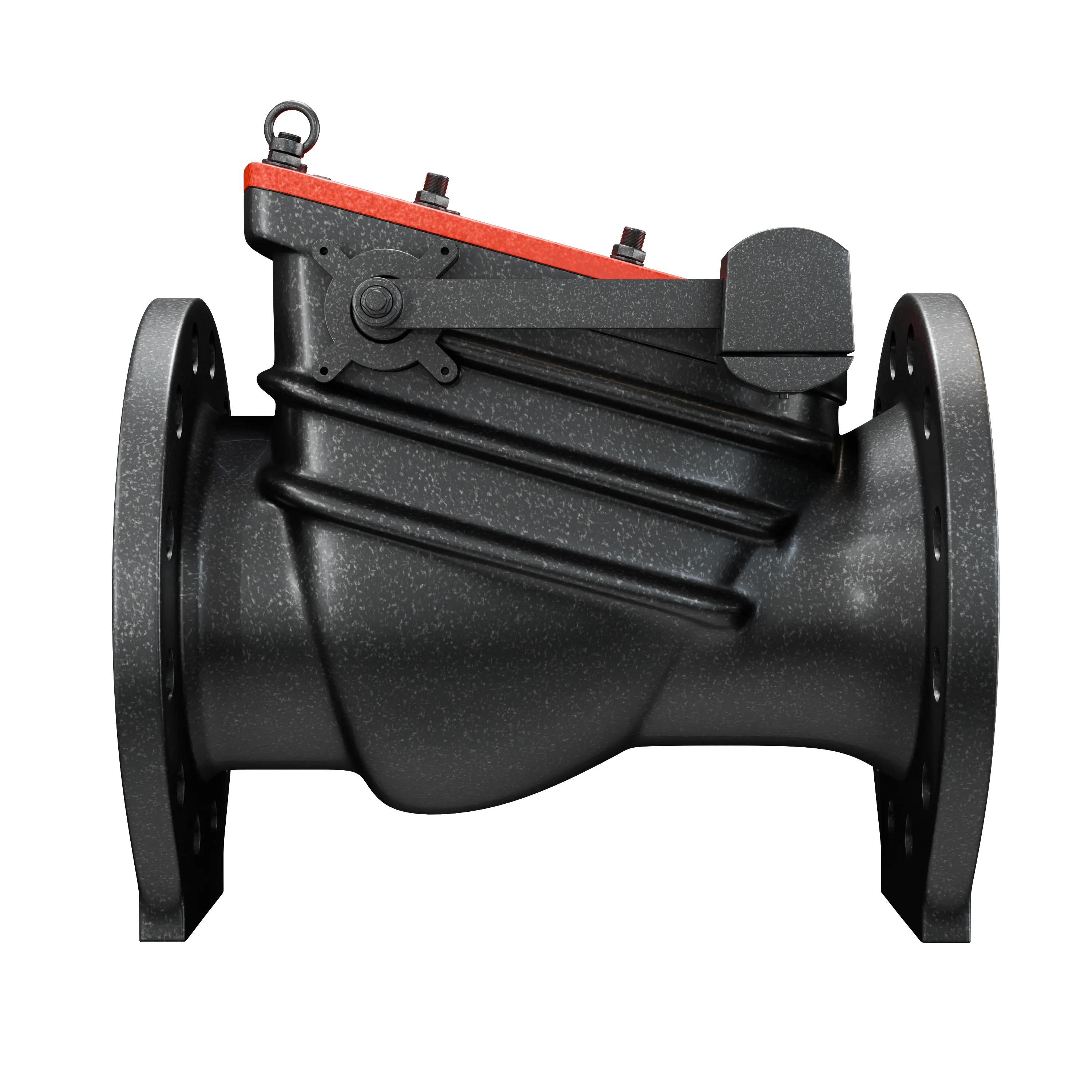

Обратный клапан VAG LIMU-STOP® DN 200 PN 10 мягкое уплотнение

Обратный клапан VAG LIMU-STOP® DN 200 PN 10 мягкое уплотнение LIMU-STOP VAG

Обратный клапан VAG LIMU-STOP® DN 200 PN 10 мягкое уплотнение
VAGLIMU-STOP

    Дисковый клапан с рычагом рассчитан на PN 10. Корпус и крышка из чугуна EN-GJS-400-15 (GGG-40), ось и внутренние детали — из нержавеющей стали 1.4057. Уплотнение NBR, фланцевое подключение EN 1092-2, исполнение по EN 558-1, ряд 48.

    Оснащён рычагом со шпонкой и демпфированием в конце хода. Диск легко извлекается для очистки без демонтажа клапана. Эпоксидное покрытие по GSK, соответствует EN 12266 и W 270. Установка — в колодцах и сооружениях.

    О производителе

    Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения,  с огромным опытом работы и сервис-партнерами по всему миру

    Общие характеристики01
    • Система управленияРычагом с помощью шпонки на валу
    • Область примененияУстановка в сооружении, колодезная установка
    • Стандарт испытанийEN 12266, W 270
    • Конструктивная особенностьДиск легко изъять для очистки, не демонтируя весь клапан, легкая замена О-уплотнения-вкладки на диске
    • Тип демпфированияДемпфирование в конце хода
    • Направление очисткиПо направлению потока
    • Степень открытия90%
    • Расположение противовесаПо направлению потока
    • Ориентация монтажаВертикальная
    • Расположение рычагаСправа по течению
    • АртикулVAG-CV-LS-200-10-F6-NBR-AL
    • Строительная длинаПо EN 558-1, ряд 48
    • Стандарт фланцаEN 1092-2
    • Тип присоединенияФланцевое
    • Тип уплотненияМягкое по EN 12334
    • МодельLIMU-STOP®
    • ПроизводительVAG
    • Диаметр, мм200
    • Давление10
    Материал02
    • Материал корпусаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
    • Материал крышкиВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
    • Материал дискаНержавеющая сталь 1.4308
    • Материал болтовНержавеющая сталь A2 (DIN EN ISO 3506)
    • Материал крепежаНержавеющая сталь A2 (DIN EN ISO 3506)
    • Материал валаНержавеющая сталь 1.4057
    • Материал уплотнения дискаNBR
    • Антикоррозионное покрытиеЭпоксидное покрытие по GSK
    • N0. 1
      Преимущества
      • Мягкое уплотнение по EN 12334
      • С двусторонним фланцевым соединением по EN 1092-2
      • С валом снаружи, противовес и груз по направлению потока предустановлены справа для вертикальной установки
      • Степень открытия 90%, очищается в направлении поток
      •  Диск легко изъять для очистки, не демонтируя весь клапан
    • N0. 2
