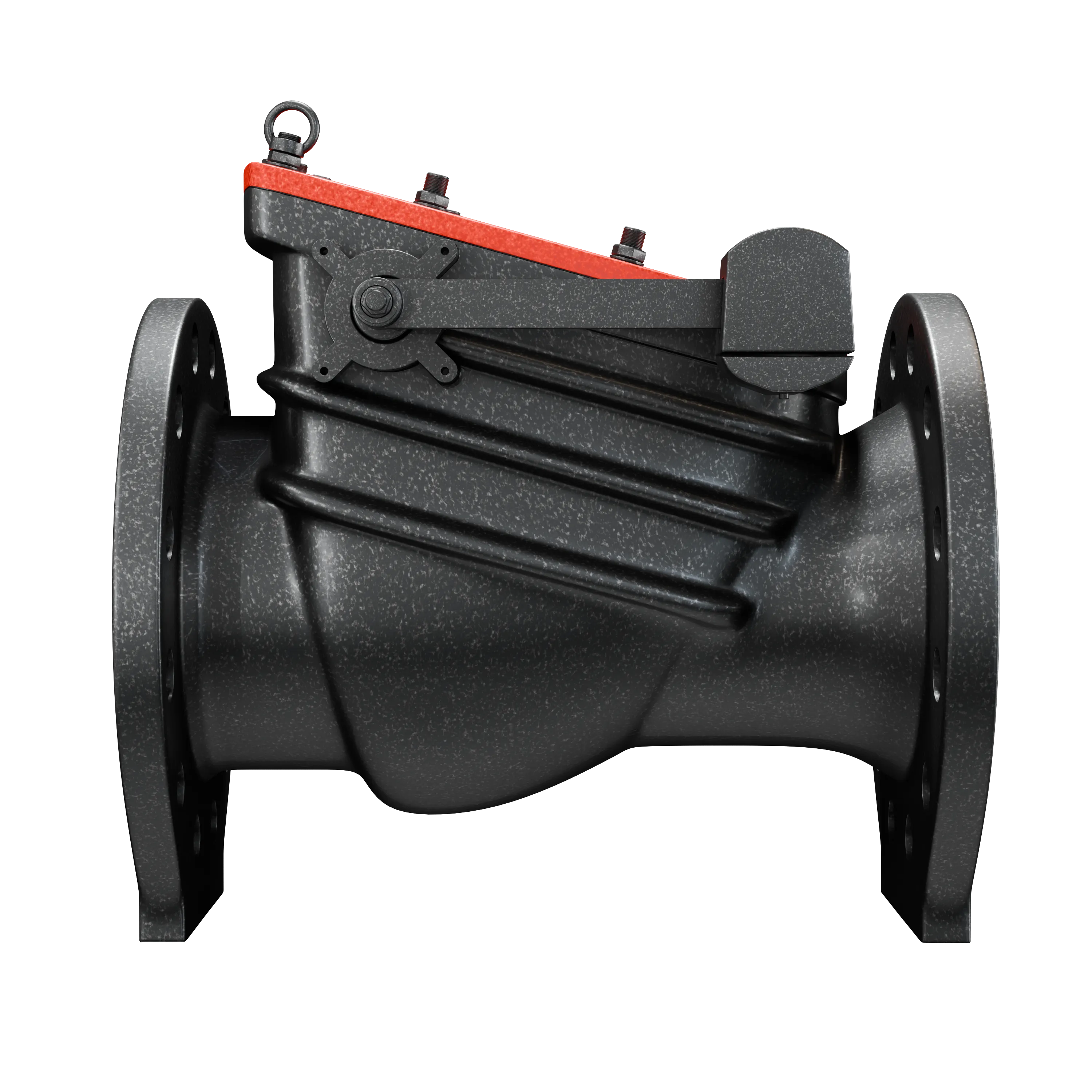

Обратный клапан VAG LIMU-STOP® DN 200 PN 16 мягкое уплотнение

Обратный клапан VAG LIMU-STOP® DN 200 PN 16 мягкое уплотнение LIMU-STOP VAG

Обратный клапан VAG LIMU-STOP® DN 200 PN 16 мягкое уплотнение
VAGLIMU-STOP

    Клапан с рычагом и противовесом, рабочее давление PN 16. Корпус, крышка — ВЧШГ EN-GJS-400-15 (GGG-40); диск — нержавеющая сталь 1.4308; ось и внутренние детали — A4/1.4057. Уплотнение NBR (мягкое по EN 12334).

    Конструкция с рычагом и противовесом обеспечивает плавное закрытие с демпфированием, допускает очистку и замену О-кольца без демонтажа. Фланцевое подключение EN 1092-2, длина по EN 558-1 (ряд 48), покрытие эпоксидное по GSK. Соответствует EN 12266, W 270. Устанавливается в сооружениях и колодцах.

    О производителе

    Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения,  с огромным опытом работы и сервис-партнерами по всему миру

    Общие характеристики01
    • Система управленияРычагом с помощью шпонки на валу
    • Область примененияУстановка в сооружении, колодезная установка
    • Стандарт испытанийEN 12266, W 270
    • Конструктивная особенностьДиск легко изъять для очистки, не демонтируя весь клапан, легкая замена О-уплотнения-вкладки на диске
    • Тип демпфированияДемпфирование в конце хода
    • Направление очисткиПо направлению потока
    • Степень открытия90%
    • Расположение противовесаПо направлению потока
    • Ориентация монтажаВертикальная
    • Расположение рычагаСправа по течению
    • АртикулVAG-CV-LS-200-16-F6-NBR-AL
    • Строительная длинаПо EN 558-1, ряд 48
    • Стандарт фланцаEN 1092-2
    • ТипФланцевое
    • ТипМягкое по EN 12334
    • МодельLIMU-STOP®
    • ПроизводительVAG
    • Диаметр, мм200
    • Давление16
    Материал02
    • Материал корпусаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
    • Материал крышкиВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
    • Материал дискаНержавеющая сталь 1.4308
    • Материал болтовНержавеющая сталь A2 (DIN EN ISO 3506)
    • Материал крепежаНержавеющая сталь A2 (DIN EN ISO 3506)
    • Материал валаНержавеющая сталь 1.4057
    • Материал уплотнения дискаNBR
    • Антикоррозионное покрытиеЭпоксидное по GSK
    • N0. 1
      Преимущества
      • Мягкое уплотнение по EN 12334
      • С двусторонним фланцевым соединением по EN 1092-2
      • С валом снаружи, противовес и груз по направлению потока предустановлены справа для вертикальной установки
      • Степень открытия 90%, очищается в направлении поток
      •  Диск легко изъять для очистки, не демонтируя весь клапан
    • N0. 2
