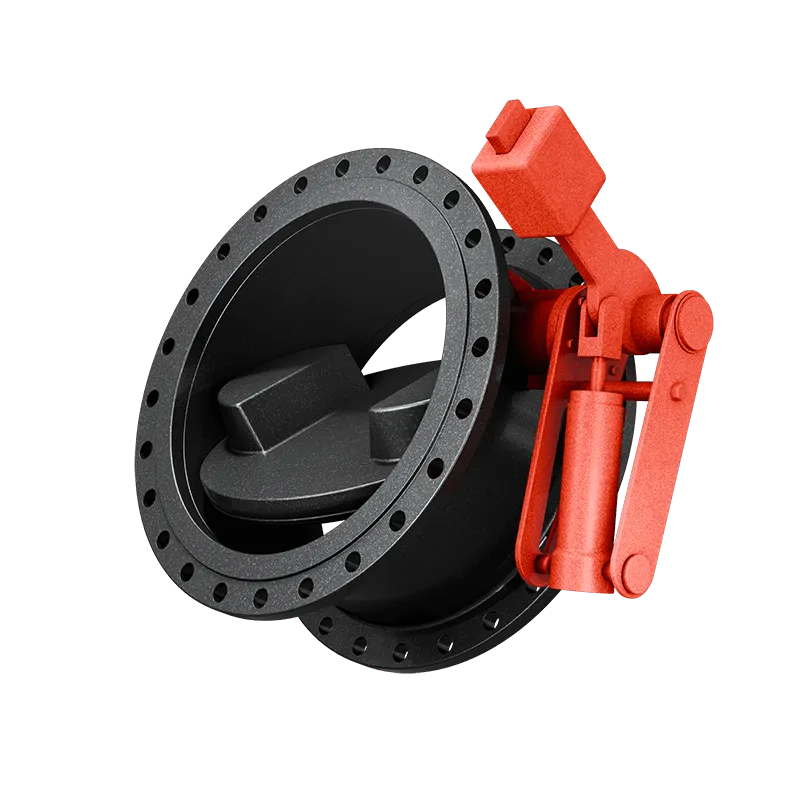

Обратный клапан VAG SKR DN 1000 PN 10 с наклонным седлом SKR VAG
Обратный клапан DN 1000 предназначен для эксплуатации в трубопроводах большого диаметра при давлении до 6 бар. Корпус, крышка и седло выполнены из высокопрочного чугуна EN-GJS-400-15. Наклонное седло с мягким уплотнением обеспечивает надёжное перекрытие и устойчивую работу в условиях переменных режимов потока.
Свободно вибрирующий диск снижает гидравлическое сопротивление и предотвращает резкие ударные нагрузки. Конструкция не содержит внешних подвижных элементов, что повышает надёжность и срок службы. Фланцевое соединение — EN 1092-2, строительная длина — EN 558, ряд 14. Корпус защищён эпоксидным покрытием. Класс герметичности — EN 12266 ч.1 (G).
Установка — в сооружении или колодезных узлах.
Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
- Эксплуатационные ограничения варианта с демпфером6 бар
- Область примененияУстановка в сооружении, колодезная установка
- АксессуарыВнутренний демпфер, крышка под демпфер, механический указатель положения, выключатель
- Стандарт испытанийEN 12266 ч.1 (класс герметичности G)
- Конструктивная особенностьНет подвижных частей вне арматуры, снижает потерю давления посредством свободно вибрирующего диска затвора
- Индикация положенияМеханический
- Тип демпфированияВнутренний
- Система регулировкиЗатвор с наклонным седлом
- Мин. расстояние после насоса с вертикальным валом5 x DN (1000)
- Мин. расстояние после насоса с горизонтальным валом>1,6 м/с
- Минимальная скорость течения среды>1,6 м/с
- АртикулVAG-SKR-DN1000-PN10-SOFT-NONE
- Система управленияЗатвор с наклонным седлом
- Строительная длинаПо EN 558, ряд 14
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое
- Тип уплотненияМягкое по EN 16767
- МодельSKR
- ПроизводительVAG
- Диаметр, мм1000
- Давление10
- Материал корпусаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал крышкиВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал дискаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал валаБесцинковая бронза
- Материал седла в корпусеВысоколегированная наплавка
- Материал седла на дискеВысоколегированная наплавка
- Антикоррозионное покрытиеЭпоксидное покрытие
- N0. 1Преимущества
- Металлическое уплотнение по EN 16767
- С двусторонним фланцевым соединением по EN 1092-2
- Сокращение времени закрытия на ≈30% в связи с меньшим путём подъёма диска
затвора с наклонным седлом - Нет подвижных частей вне арматуры
