Обратный клапан VAG SKR DN 1200 PN 10 с наклонным седлом SKR VAG

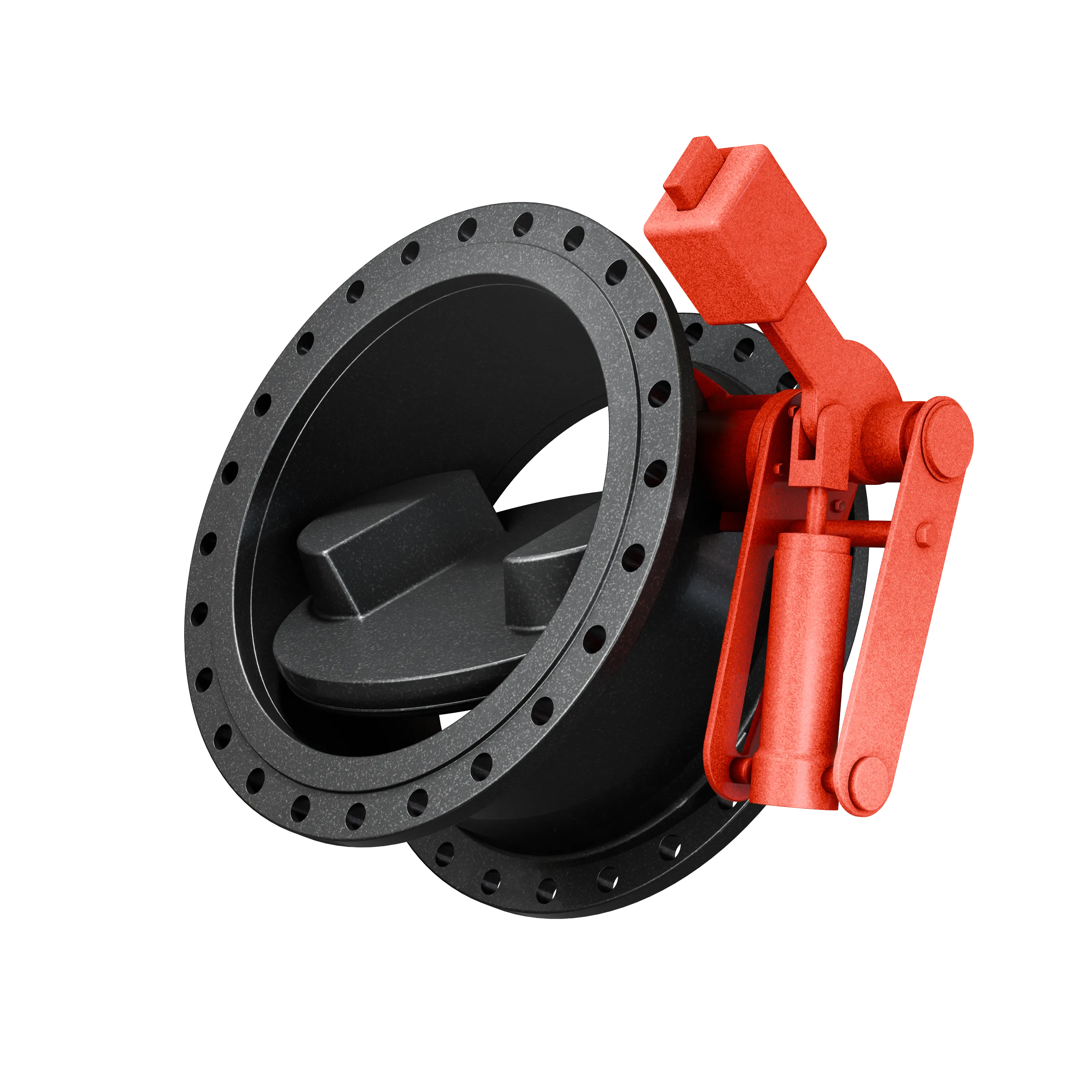

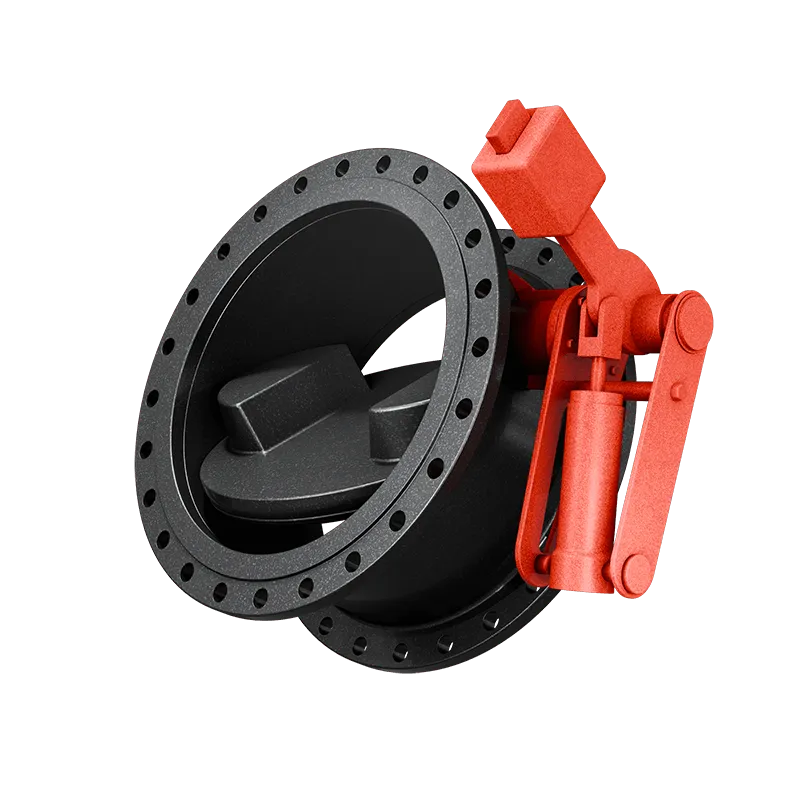

Обратный клапан VAG SKR DN 1200 PN 10 с наклонным седлом
VAGSKR
Обратный клапан VAG SKR DN 1200 PN 10 с наклонным седлом предназначен для надежной защиты трубопроводов от обратного потока.
Корпус, крышка и диск выполнены из высокопрочного чугуна с шаровидным графитом ВЧШГ, что обеспечивает долговечность и устойчивость к давлению до 10 бар.
Применяется для установки в сооружениях и колодезных системах, идеально подходит для эксплуатации в сетях с минимальной скоростью течения >1,6 м/с.
О производителе
Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
Общие характеристики01
- Эксплуатационные ограничения варианта с демпфером4 бар
- Область примененияУстановка в сооружении, колодезная установка
- АксессуарыВнутренний демпфер, крышка под демпфер, механический указатель положения, выключатель
- Стандарт испытанийEN 12266 ч.1 (класс герметичности G)
- Конструктивная особенностьНет подвижных частей вне арматуры, снижает потерю давления посредством свободно вибрирующего диска затвора
- Индикация положенияМеханический
- Тип демпфированияВнутренний
- Система регулировкиЗатвор с наклонным седлом
- Мин. расстояние после насоса с вертикальным валом5 x DN (1000)
- Мин. расстояние после насоса с горизонтальным валом3 x DN (600)
- Минимальная скорость течения среды>1,6 м/с
- АртикулVAG-SKR-DN1200-PN10-SOFT-NONE
- Система управленияЗатвор с наклонным седлом
- Строительная длинаПо EN 558, ряд 14
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое
- Тип уплотненияМягкое по EN 16767
- МодельSKR
- ПроизводительVAG
- Диаметр, мм1200
- Давление10
Материал02
- Материал корпусаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал крышкиВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал дискаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал валаБесцинковая бронза
- Материал седла в корпусеВысоколегированная наплавка
- Материал седла на дискеВысоколегированная наплавка
- Антикоррозионное покрытиеЭпоксидное покрытие
- N0. 1Преимущества
- Металлическое уплотнение по EN 16767
- С двусторонним фланцевым соединением по EN 1092-2
- Сокращение времени закрытия на ≈30% в связи с меньшим путём подъёма диска
затвора с наклонным седлом - Нет подвижных частей вне арматуры
