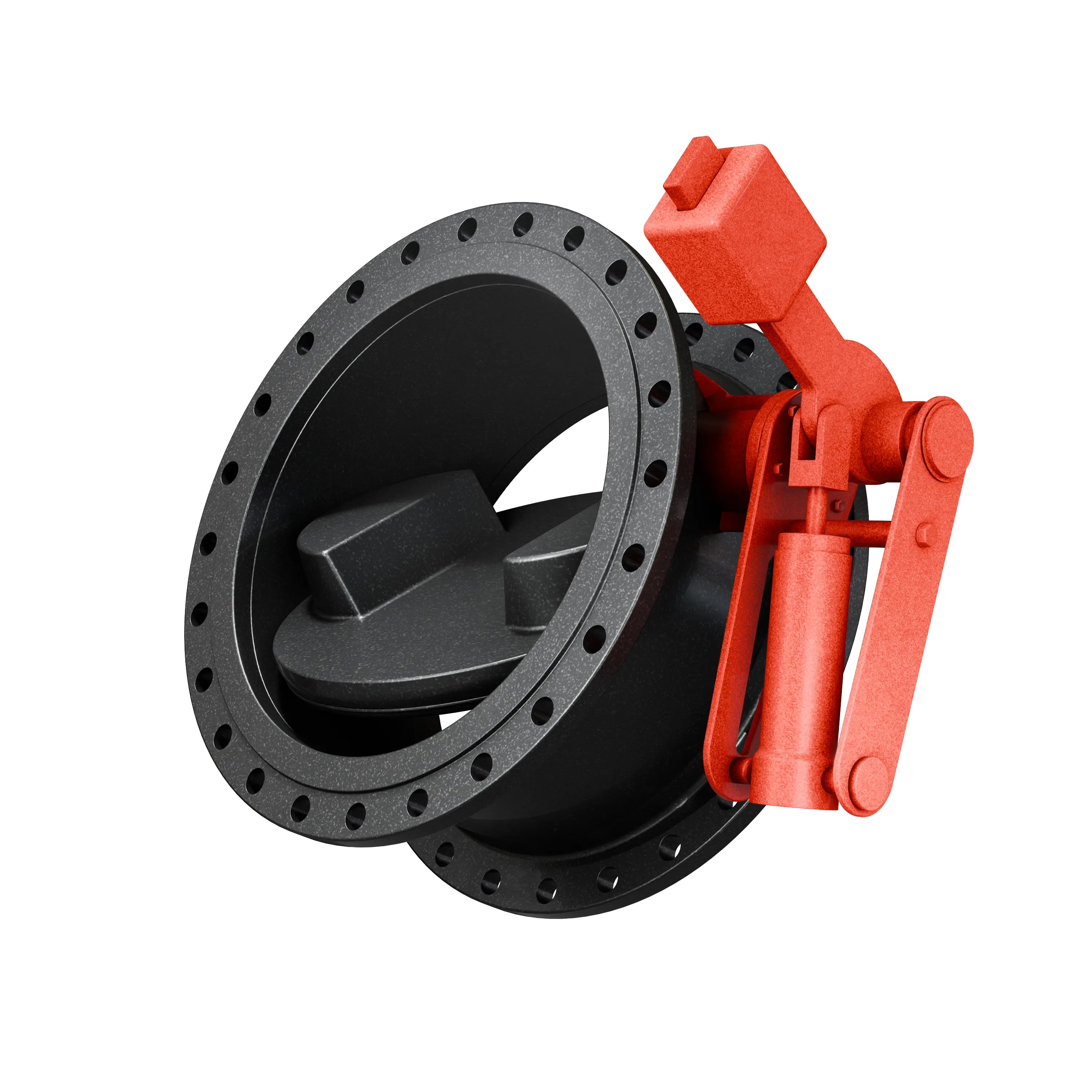

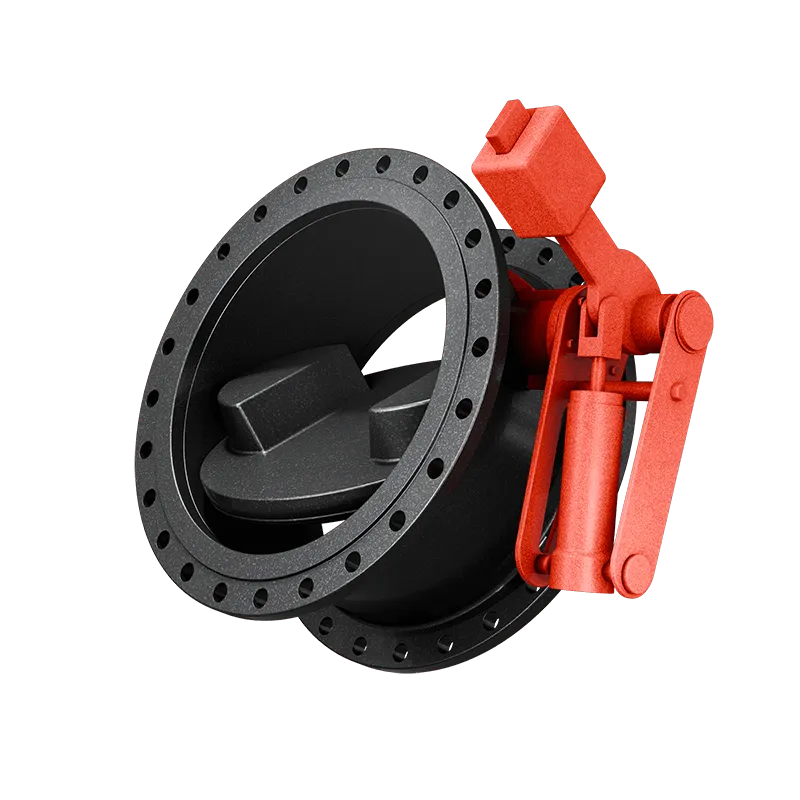

Обратный клапан VAG SKR DN 800 PN 10 с наклонным седлом SKR VAG
Обратный клапан DN 800 предназначен для работы в трубопроводах с большими диаметрами и высокими расходами. Корпус и седло выполнены из высокопрочного чугуна EN-GJS-400-15. Наклонное седло и мягкое уплотнение по EN 16767 обеспечивают плавное закрытие и надёжную герметичность.
Свободно вибрирующий диск снижает сопротивление потоку и повышает энергоэффективность системы. Конструкция полностью внутренняя, без внешних подвижных элементов. Фланцевое подключение соответствует EN 1092-2, строительная длина — EN 558, ряд 14. Антикоррозионное эпоксидное покрытие корпуса. Класс герметичности — EN 12266 ч.1 (G).
Предназначен для установки в сооружении или колодце.
Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
- Эксплуатационные ограничения варианта с демпфером16 бар
- Область примененияУстановка в сооружении, колодезная установка
- АксессуарыВнутренний демпфер, крышка под демпфер, механический указатель положения, выключатель
- Стандарт испытанийEN 12266 ч.1 (класс герметичности G)
- Конструктивная особенностьНет подвижных частей вне арматуры, снижает потерю давления посредством свободно вибрирующего диска затвора
- Индикация положенияМеханический
- Тип демпфированияВнутренний
- Система регулировкиЗатвор с наклонным седлом
- Мин. расстояние после насоса с вертикальным валом5 x DN (1000)
- Мин. расстояние после насоса с горизонтальным валом3 x DN (600)
- Минимальная скорость течения среды>1,6 м/с
- АртикулVAG-SKR-DN800-PN10-SOFT-NONE
- Система управленияЗатвор с наклонным седлом
- Строительная длинаПо EN 558, ряд 14
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое
- Тип уплотненияМягкое по EN 16767
- МодельSKR
- ПроизводительVAG
- Диаметр, мм800
- Давление10
- Материал валаБесцинковая бронза
- Материал корпусаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал крышкиВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал дискаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал седла в корпусеВысоколегированная наплавка
- Материал седла на дискеВысоколегированная наплавка
- Антикоррозионное покрытиеЭпоксидное покрытие
- N0. 1Преимущества
- Металлическое уплотнение по EN 16767
- С двусторонним фланцевым соединением по EN 1092-2
- Сокращение времени закрытия на ≈30% в связи с меньшим путём подъёма диска
затвора с наклонным седлом - Нет подвижных частей вне арматуры
