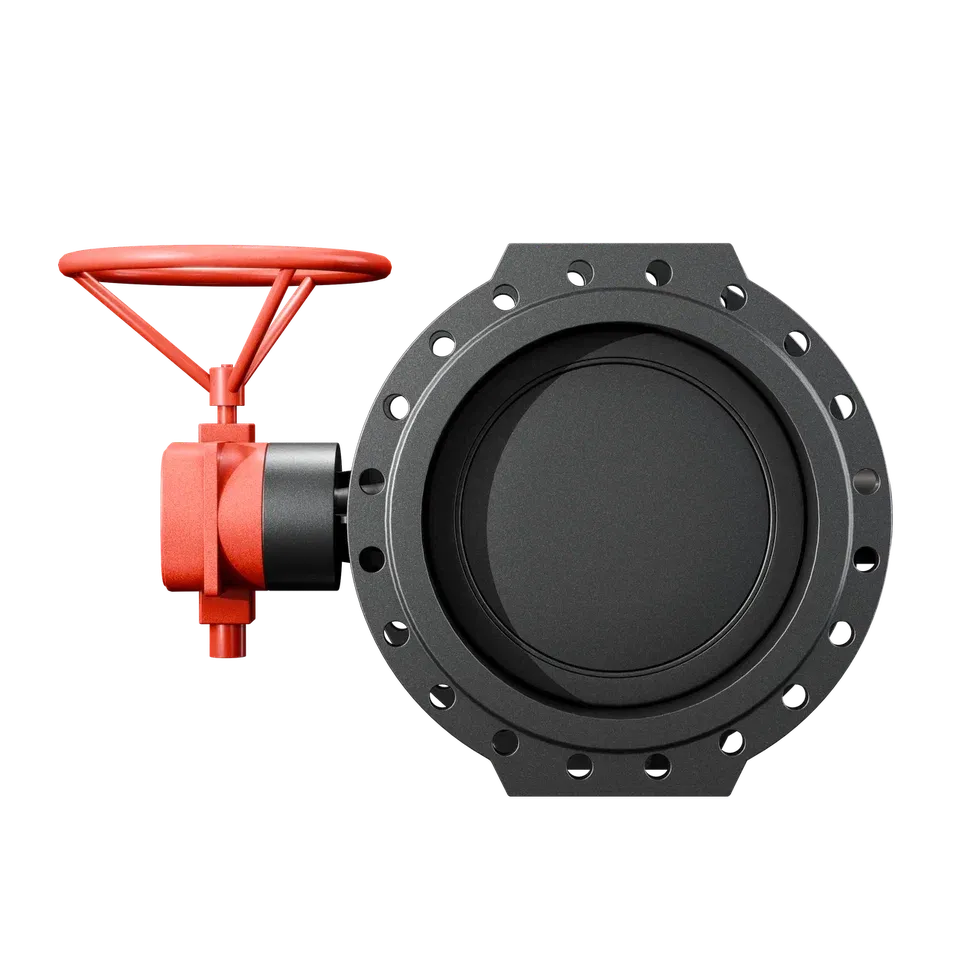

Поворотный затвор VAG EKN® M DN 100 PN 25 с редуктором и маховиком EKN® M VAG
Поворотный затвор VAG EKN® M DN 100 PN 25 предназначен для работы под давлением до 25 бар. Конструкция — двухэксцентриковая, оснащена самотормозящимся червячным редуктором и маховиком.
Корпус и диск выполнены из ВЧШГ EN-GJS-400-15 (GGG-40), шток из нержавеющей стали 1.4021, рабочие поверхности усилены высоколегированной наплавкой. Уплотнение мягкое, материал — EPDM.
Присоединение фланцевое двустороннее, по EN 1092-2, монтажная длина — по EN 558, ряд 14. Герметичность — двусторонняя, согласно EN 12266, с вакуумной герметичностью до 1 торр.
Покрытие — эпоксидное по GSK с обеих сторон. Конструктивно предусмотрена замена уплотнения без демонтажа диска. Тип уплотнения — автоматический, с поддержкой давлением. Максимальная скорость потока — до 5 м/с.
Сертификаты: DVGW, WRAS, W 270. В стандартную поставку входят ключ управления, шток, чугунный уличный ковер, удлинитель шпинделя и пластиковая опорная плита. Применение — в колодезных и внутрисооруженных установках.
Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
- Класс герметичностиПо EN 12266
- АртикулVAG-EKNM-DN100-PN25-S-GHW
- Область примененияКолодезная установка, установка в сооружении
- АксессуарыКлюч управления, шток, уличный ковер чугунный, удлинение шпинделя, опорная плита пластиковая
- СертификатыDVGW, WRAS, W 270
- Стандарт испытанийEN 12266
- Максимальная скорость потока5 м/с
- Система уплотненияАвтоматическая с поддержкой давлением
- Конструктивная особенностьЗамена уплотнения без демонтажа диска
- Вакуумная герметичностьдо 1 торр
- Давление25
- Направление герметичностиДвустороннее
- Строительная длинаПо EN 558, ряд 14
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое двустороннее
- Тип приводаРедуктор червячный самотормозящийся
- Конструкция затвораДвухэксцентриковый
- Тип уплотненияМягкое
- Диаметр, мм100 мм
- Материал корпусаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал дискаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал валаНержавеющая сталь 1.4021
- Материал седлаВысоколегированная наплавка
- Материал концевого уплотненияEPDM
- Материал O-колецEPDM
- Покрытие корпусаЭпоксидное по GSK
- Покрытие дискаЭпоксидное по GSK
- N0. 1Преимущества
- Мягкое уплотнение по EN593
- С самотормозящимся, полностью закрытым, не требующим тех.обслуживания червячным редуктором с мех.указателем положения
- Герметичность в обоих направлениях потока по EN12266
- Автоматическая система уплотнения с зажатым и поддерживаемым давлением профильным уплотнением
- Двухэксцентриковый диск затвора в не требующей обслуживания втулке
