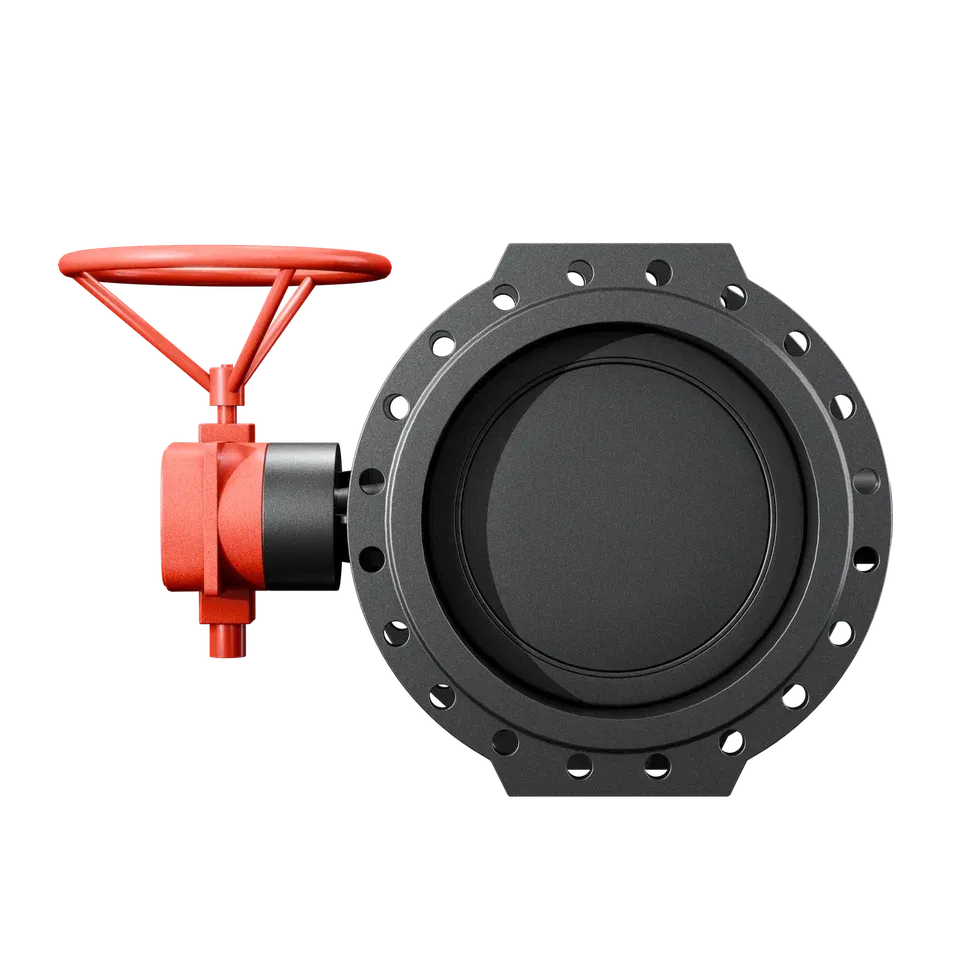

Поворотный затвор VAG EKN® M DN 1500 PN 16 с редуктором и маховиком EKN® M VAG
Поворотный затвор VAG EKN® M DN 1500 PN 16 рассчитан на рабочее давление до 16 бар. Конструкция — двухэксцентриковый затвор с самотормозящимся червячным редуктором и маховиком.
Материалы: корпус и диск изготовлены из высокопрочного чугуна EN-GJS-400-15 (GGG-40), вал — из нержавеющей стали 1.4021, рабочие поверхности диска усилены высоколегированной наплавкой. Седло и концевое уплотнение выполнены из EPDM, уплотнение мягкое; O-кольца также EPDM.
Присоединение фланцевое двустороннее согласно EN 1092-2, монтажная длина по EN 558, ряд 14. Герметичность обеспечивается в обоих направлениях, согласно EN 12266, вакуумная герметичность — до 1 торр. Покрытие корпуса и диска — эпоксидное по GSK.
Конструктивная особенность — возможна замена уплотнения без демонтажа диска. Система уплотнения автоматическая с поддержкой давлением. Максимальная скорость потока — до 4 м/с.
Сертификаты: DVGW, WRAS, W 270. Комплектация: ключ управления, шток, уличный чугунный ковер, удлинитель шпинделя, пластиковая опорная плита.
Область применения: колодезная установка, установка в сооружении.
Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
- Класс герметичностиПо EN 12266
- АртикулVAG-BV-EKNM-1500-16-F4-EPDM-GHW
- Область примененияКолодезная установка, установка в сооружении
- АксессуарыКлюч управления, шток, уличный ковер чугунный, удлинение шпинделя, опорная плита пластиковая
- СертификатыDVGW, WRAS, W 270
- Стандарт испытанийEN 12266
- Максимальная скорость потока4 м/с
- Система уплотненияАвтоматическая с поддержкой давлением
- Конструктивная особенностьЗамена уплотнения без демонтажа диска
- Вакуумная герметичностьдо 1 торр
- Давление16
- Направление герметичностиДвустороннее
- Строительная длинаПо EN 558, ряд 14
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое двустороннее
- Тип приводаРедуктор червячный самотормозящийся
- Конструкция затвораДвухэксцентриковый
- Тип уплотненияМягкое
- Диаметр, мм1500 мм
- Материал корпусаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал дискаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал валаНержавеющая сталь 1.4021
- Материал седлаВысоколегированная наплавка
- Материал концевого уплотненияEPDM
- Материал O-колецEPDM
- Покрытие корпусаЭпоксидное по GSK
- Покрытие дискаЭпоксидное по GSK
- N0. 1Преимущества
- Мягкое уплотнение по EN593
- С самотормозящимся, полностью закрытым, не требующим тех.обслуживания червячным редуктором с мех.указателем положения
- Герметичность в обоих направлениях потока по EN12266
- Автоматическая система уплотнения с зажатым и поддерживаемым давлением профильным уплотнением
- Двухэксцентриковый диск затвора в не требующей обслуживания втулке
