Поворотный затвор VAG EKN® M DN 1600 PN 16 с редуктором и маховиком EKN® M VAG

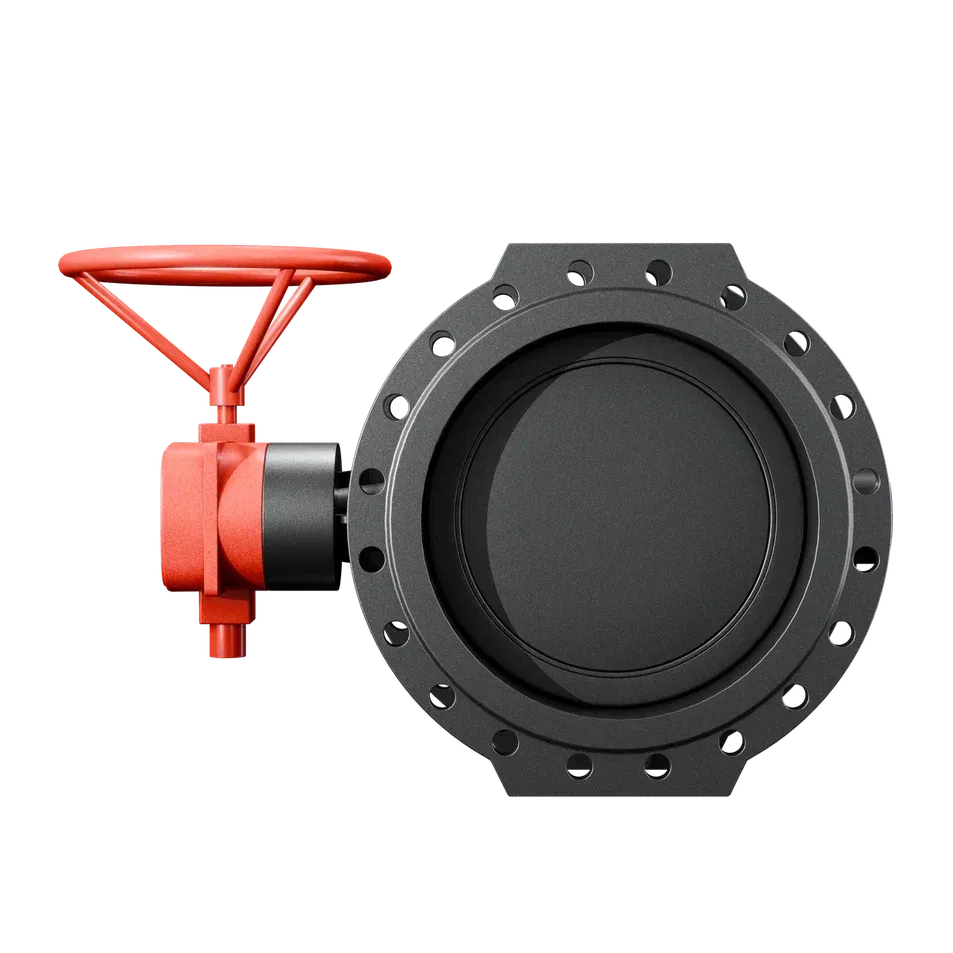

Поворотный затвор VAG EKN® M DN 1600 PN 16 с редуктором и маховиком
VAGEKN® M
Затвор DN 1600 PN 16 серии VAG EKN® M обеспечивает эффективное перекрытие потока в крупных трубопроводах с рабочим давлением до 16 бар.
Корпус и диск из ВЧШГ EN-GJS-400-15, шпиндель из нержавеющей 1.4021, уплотнение EPDM — мягкого типа. Конструкция двухэксцентриковая, редуктор червячный самотормозящийся.
Присоединение фланцевое по EN 1092-2, строительная длина — по EN 558 (ряд 14). Покрытие эпоксидное по GSK.
Замена уплотнения возможна без демонтажа диска. Герметичность по EN 12266, скорость потока до 4 м/с, сертификация DVGW, WRAS, W 270.
О производителе
Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
Общие характеристики01
- Класс герметичностиПо EN 12266
- АртикулVAG-BV-EKNM-1600-16-F4-EPDM-GHW
- Область примененияКолодезная установка, установка в сооружении
- АксессуарыКлюч управления, шток, уличный ковер чугунный, удлинение шпинделя, опорная плита пластиковая
- СертификатыDVGW, WRAS, W 270
- Стандарт испытанийEN 12266
- Максимальная скорость потока4 м/с
- Система уплотненияАвтоматическая с поддержкой давлением
- Конструктивная особенностьЗамена уплотнения без демонтажа диска
- Вакуумная герметичностьдо 1 торр
- Давление16
- Направление герметичностиДвустороннее
- Строительная длинаПо EN 558, ряд 14
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое двустороннее
- Тип приводаРедуктор червячный самотормозящийся
- Конструкция затвораДвухэксцентриковый
- Тип уплотненияМягкое
- Диаметр, мм1600 мм
Материал02
- Материал корпусаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал дискаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал валаНержавеющая сталь 1.4021
- Материал седлаВысоколегированная наплавка
- Материал концевого уплотненияEPDM
- Материал O-колецEPDM
- Покрытие корпусаЭпоксидное по GSK
- Покрытие дискаЭпоксидное по GSK
- N0. 1Преимущества
- Мягкое уплотнение по EN593
- С самотормозящимся, полностью закрытым, не требующим тех.обслуживания червячным редуктором с мех.указателем положения
- Герметичность в обоих направлениях потока по EN12266
- Автоматическая система уплотнения с зажатым и поддерживаемым давлением профильным уплотнением
- Двухэксцентриковый диск затвора в не требующей обслуживания втулке
