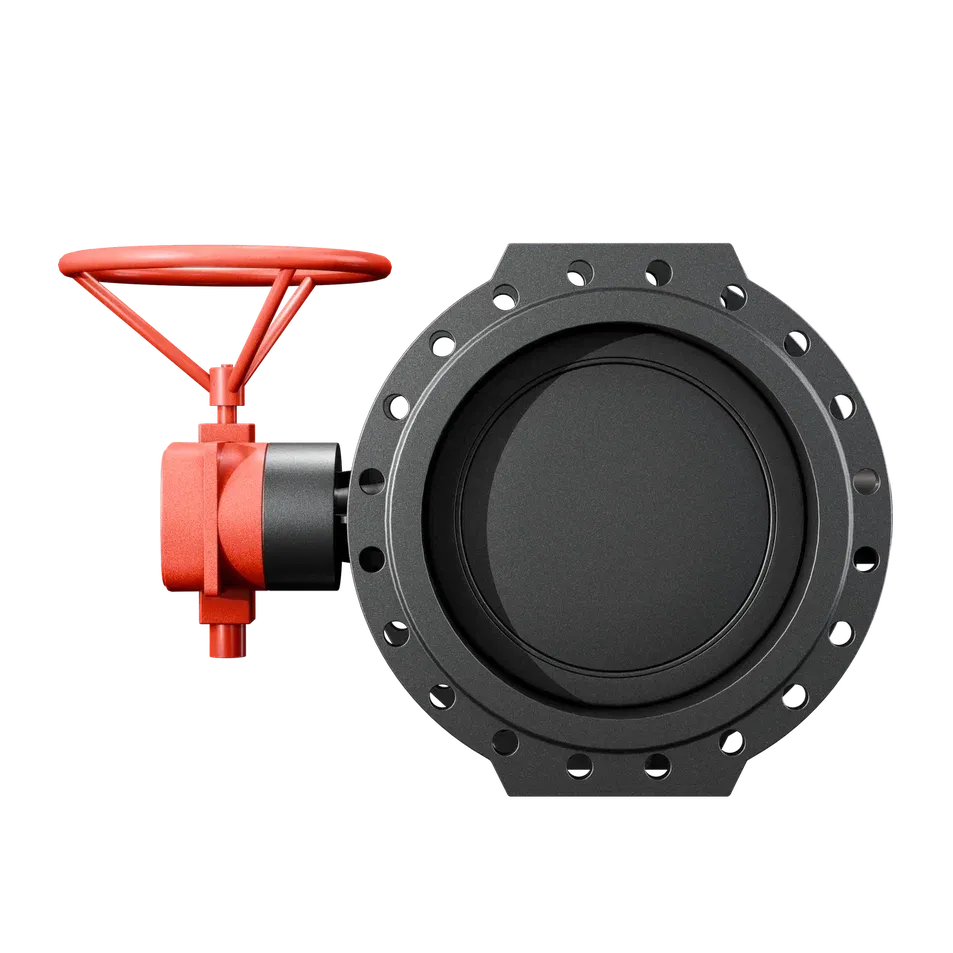

Поворотный затвор VAG EKN® M DN 2200 PN 6 с редуктором и маховиком EKN® M VAG
Поворотный затвор VAG EKN® M DN 2200 PN 6 оснащён червячным самотормозящимся редуктором с маховиком и предназначен для работы при давлении PN 6. Конструкция затвора — двухэксцентриковая, с фланцевым двусторонним присоединением по стандарту EN 1092-2 и строительной длиной по EN 558, ряд 14. Герметичность обеспечивается в обоих направлениях, класс герметичности соответствует EN 12266, вакуумная герметичность достигает до 1 торр. Максимальная скорость потока — 2,5 м/с, испытания проводятся по стандарту EN 12266, а изделие сертифицировано по требованиям DVGW, WRAS и W 270.
Корпус и диск выполнены из высокопрочного чугуна ВЧШГ EN-GJS-400-15 (GGG-40), вал изготовлен из нержавеющей стали 1.4021, седло имеет высоколегированную наплавку, а концевое уплотнение и O-кольца — из EPDM. Тип уплотнения — мягкое, обеспечивающее надёжное и долговечное прилегание. Для защиты от коррозии корпус и диск покрыты эпоксидным покрытием по стандарту GSK.
Конструкция затвора предусматривает замену уплотнения без демонтажа диска, а автоматическая система уплотнения с поддержкой давлением обеспечивает стабильную герметичность и долгий срок службы.
Комплект поставки включает ключ управления, шток, уличный чугунный ковер, удлинение шпинделя и пластиковую опорную плиту. Поворотный затвор предназначен для установки в колодезных установках и инженерных сооружениях систем водоснабжения и водоотведения.
Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
- Класс герметичностиПо EN 12266
- Область примененияКолодезная установка, установка в сооружении
- АксессуарыКлюч управления, шток, уличный ковер чугунный, удлинение шпинделя, опорная плита пластиковая
- СертификатыDVGW, WRAS, W 270
- Стандарт испытанийEN 12266
- Максимальная скорость потока2,5 м/с
- Система уплотненияАвтоматическая с поддержкой давлением
- Конструктивная особенностьЗамена уплотнения без демонтажа диска
- Вакуумная герметичностьдо 1 торр
- Давление6
- Направление герметичностиДвустороннее
- Строительная длинаПо EN 558, ряд 14
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое двустороннее
- Тип приводаРедуктор червячный самотормозящийся
- Конструкция затвораДвухэксцентриковый
- Тип уплотненияМягкое
- Диаметр2200 мм
- Материал корпусаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал дискаВЧШГ EN-GJS-400-15 (GGG-40)
- Материал валаНержавеющая сталь 1.4021
- Материал седлаВысоколегированная наплавка
- Материал концевого уплотненияEPDM
- Материал O-колецEPDM
- Покрытие корпусаЭпоксидное по GSK
- Покрытие дискаЭпоксидное по GSK
- N0. 1Преимущества
- Мягкое уплотнение по EN593
- С самотормозящимся, полностью закрытым, не требующим тех.обслуживания червячным редуктором с мех.указателем положения
- Герметичность в обоих направлениях потока по EN12266
- Автоматическая система уплотнения с зажатым и поддерживаемым давлением профильным уплотнением
- Двухэксцентриковый диск затвора в не требующей обслуживания втулке
