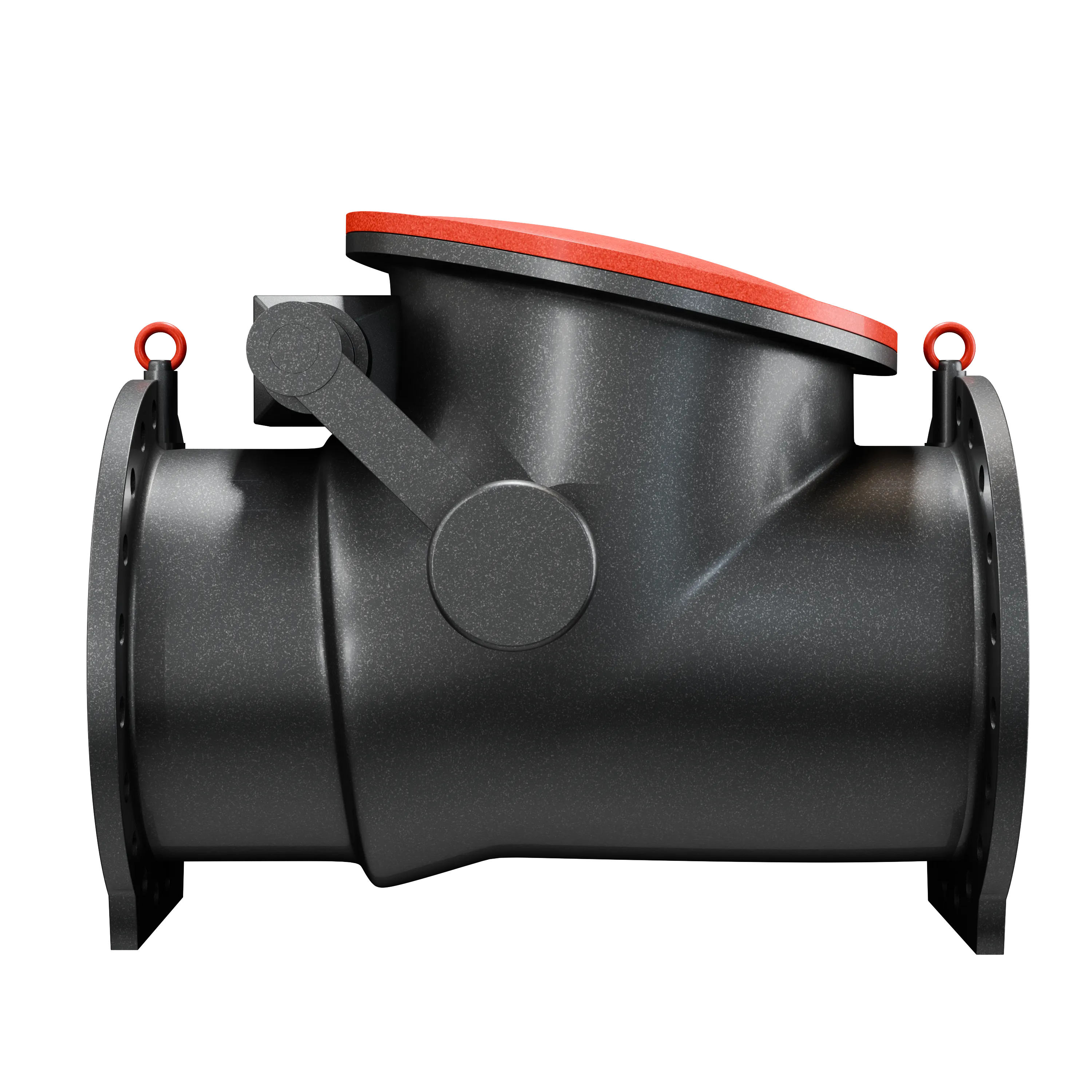

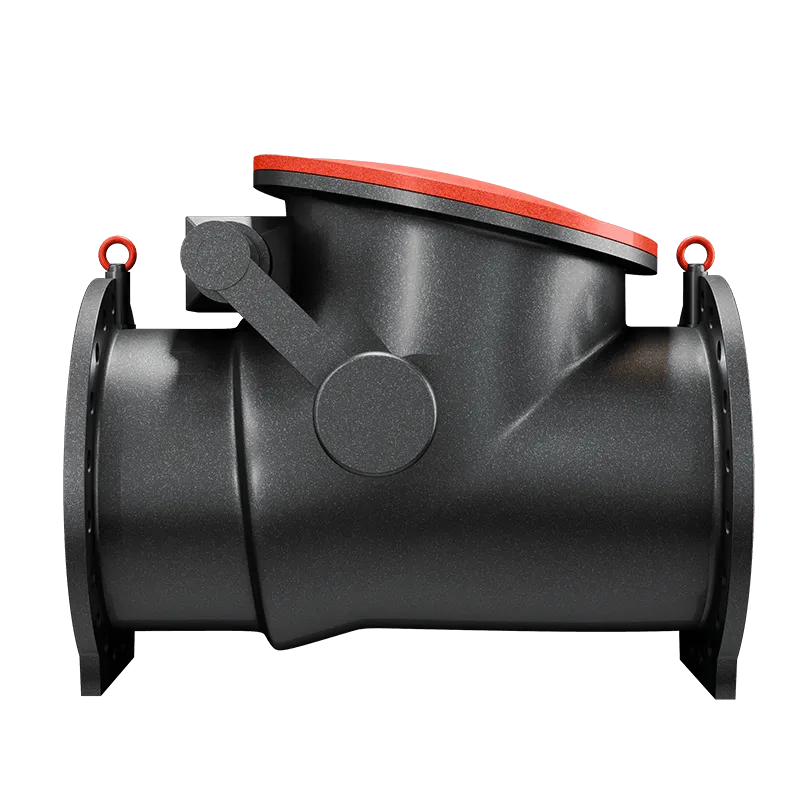

Обратный клапан VAR (VAG) AW DN 900 PN 16 дисковый с рычагом и противовесом AW VAR
Обратный клапан VAR (VAG) AW DN 900 PN 16 дисковый с рычагом и противовесом
VARAW
Дисковый клапан с рычагом и противовесом, рассчитанный на PN 16. Корпус, крышка и диск — высокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40). Ось и внутренние детали из нержавеющей стали, направляющие и седло из бронзы CuAl8.
Уплотнение NBR. Оснащён гидравлическим демпфером, байпасом, механическим указателем положения, защитной сеткой и большой крышкой для удобного обслуживания. Фланцевое подключение EN 1092-2, эпоксидное покрытие ≥300 мкм. Рекомендуется для монтажа в сооружениях.
О производителе
Компания VAR — лидер в разработке инновационных решений для водоподготовки и водоснабжения, с огромным опытом работы и сервис-партнерами по всему миру
Общие характеристики01
- Система управленияРычаг с противовесом
- Область примененияУстановка в сооружении
- АксессуарыМягкое уплотнение (NBR на диске), Механический указатель положения, Защитная сетка, Защита вала, Гидравлический демпфер, Байпас на корпусе
- Стандарт испытанийEN 12266
- Конструктивная особенностьБольшая крышка для удобного обслуживания
- Соединение вала и дискаНаправляющая шпонка
- Индикация положенияРычаг-указатель
- Расположение противовесаСправа по потоку (предустановка)
- Ориентация монтажаГоризонтальная (предустановка)
- Расположение рычагаСправа по течению
- АртикулVAG-CV-AW-900-16-F6-NBR-LW
- Строительная длинаПо EN 558-1, ряд 48
- Стандарт фланцаEN 1092-2
- Тип присоединенияФланцевое
- Тип уплотненияМеталлическое по EN 16767
- МодельAW
- ПроизводительVAG
- Диаметр, мм900
- Давление16
Материал02
- Материал корпусаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал крышкиВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал дискаВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал болтовНержавеющая сталь А2
- Материал рычага с противовесомВысокопрочный чугун с шаровидным графитом EN-GJS-400-15 (GGG-40)
- Материал крепежаНержавеющая сталь А2
- Материал валаНержавеющая сталь 1.4057
- Материал седла в корпусеБесцинковая бронза CuAl8
- Материал седла на дискеБесцинковая бронза CuAl8
- Материал уплотнения дискаNBR
- Материал уплотнений валаNBR
- Материал опоры валаБронза Rg5
- Антикоррозионное покрытиеЭпоксидное покрытие ≥ 300 мкм
- N0. 1Преимущества
- С рычагом и противовесом (с одной стороны справа по течению, предустановлен для горизонтального монтажа)
- Рычаг служит указателем положения диска
- Металлическое уплотнение по EN 16767
- С фланцевым соединением по EN 1092-2
- Большая крышка для удобного обслуживания клапана
