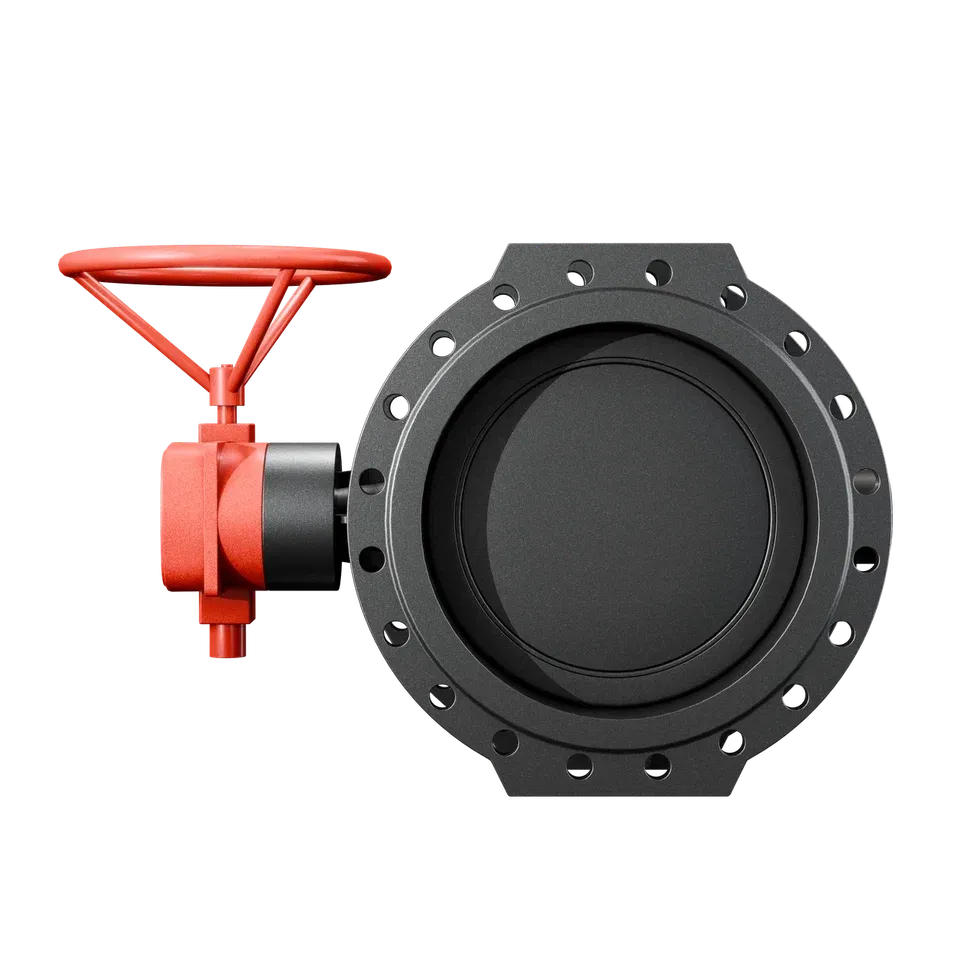

Поворотный затвор VAG EKN® M DN 2200 PN 16 с редуктором и маховиком

Поворотный затвор VAG EKN® M DN 2200 PN 16 с редуктором и маховиком EKN® M VAG

Поворотный затвор VAG EKN® M DN 2200 PN 16 с редуктором и маховиком
VAGEKN® M

    Поворотный затвор DN 2200 PN 16 предназначен для работы в системах транспортировки воды и технических жидкостей. Корпус и диск — из ВЧШГ EN-GJS-400-15, шпиндель — из нержавеющей 1.4021, наплавка диска высоколегированная.

    Уплотнение EPDM обеспечивает мягкое закрытие и герметичность по EN 12266. Конструкция двухэксцентриковая, редуктор червячный самотормозящийся, управление маховиком.

    Фланцевое присоединение по EN 1092-2, покрытие эпоксидное по GSK, скорость потока до 4 м/с.

    О производителе

    Компания VAG — лидер в разработке инновационных решений для водоподготовки и водоснабжения,  с огромным опытом работы и сервис-партнерами по всему миру

    Общие характеристики01
    • Класс герметичностиПо EN 12266
    • АртикулVAG-BV-EKNM-2200-16-F4-EPDM-GHW
    • Область примененияКолодезная установка, установка в сооружении
    • АксессуарыКлюч управления, шток, уличный ковер чугунный, удлинение шпинделя, опорная плита пластиковая
    • СертификатыDVGW, WRAS, W 270
    • Стандарт испытанийEN 12266
    • Максимальная скорость потока4 м/с
    • Система уплотненияАвтоматическая с поддержкой давлением
    • Конструктивная особенностьЗамена уплотнения без демонтажа диска
    • Вакуумная герметичностьдо 1 торр
    • Давление16
    • Направление герметичностиДвустороннее
    • Строительная длинаПо EN 558, ряд 14
    • Стандарт фланцаEN 1092-2
    • Тип присоединенияФланцевое двустороннее
    • Тип приводаРедуктор червячный самотормозящийся
    • Конструкция затвораДвухэксцентриковый
    • Тип уплотненияМягкое
    • Диаметр, мм2200
    Материал02
    • Материал корпусаВЧШГ EN-GJS-400-15 (GGG-40)
    • Материал дискаВЧШГ EN-GJS-400-15 (GGG-40)
    • Материал валаНержавеющая сталь 1.4021
    • Материал седлаВысоколегированная наплавка
    • Материал концевого уплотненияEPDM
    • Материал O-колецEPDM
    • Покрытие корпусаЭпоксидное по GSK
    • Покрытие дискаЭпоксидное по GSK
    • N0. 1
      Преимущества
      • Мягкое уплотнение по EN593
      • С самотормозящимся, полностью закрытым, не требующим тех.обслуживания червячным редуктором с мех.указателем положения
      • Герметичность в обоих направлениях потока по EN12266
      • Автоматическая система уплотнения с зажатым и поддерживаемым давлением профильным уплотнением
      • Двухэксцентриковый диск затвора в не требующей обслуживания втулке
    • N0. 2
